Spettrometria da Laboratorio
I multicanali MCA rappresentano un componente fondamentale per le misure spettrometriche. Inserito all'interno di una catena spettrometrica, permette di acquisire il flusso di impulsi provenienti dal rivelatore associato, di analizzarli, di manipolarli in funzione della specifica applicazione ed infine di inviarli ad un software di visualizzazione e interpretazione dei dati. La CANBERRA offre una vasta gamma di dispositivi integrati o a moduli,che consente una grande flessibilità sulla metodologia di misura ed analisi.

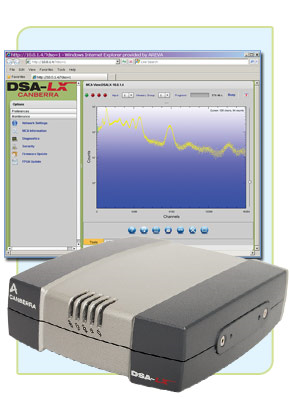

DSA-LX

Il DSA-LX è il più moderno e compatto multicanale MCA a 16K canali che si basa su tecniche di elaborazione del segnale digitale avanzata (DSP). Quando accoppiato con un computer con installato il software Genie 2000, il DSA-LX diventa una workstation spettroscopica completa, in grado di acquisire e analizzare gli spettri. Ha la possibilità di interfacciarsi con tutti i principali rilevatori del settore, come rivelatore HpGe, NaI, Si(Li), CdTe o Cd(Zn)Te. Il DSA-LX, in un package compatto, offre una altà qualità di misura e analisi ad un prezzo conveniente. Consente la completa gestione della misura e dell’analisi sia via web, con un’interfaccia grafica innovativa, che tramite i classici software del pacchetto CANBERRA Genie2000, garantendo comunque all'utente la massima flessibilità.
Caratteristiche Principali :
- Elaboratore digitale di segnale (DSP) che sostituisce l’accoppiata ADC/Amplificatore
- Memoria multicanale 16 k
- Modalità di acquisizione in PHA o MCS
- Collegamento a PC via interfaccia veloce USB 2.0
- Stabilizzatore di spettro incorporato
- Tutte le predisposizioni ( HV, Guadagno Ampli. ecc) vengono registrate in un file (CAM file) che permette di recuperare tutte le impostazioni
- Dispositivo Pole zero Adviser per regolazione pole zero
- Estremamente piccolo e leggero: pesa 1.45 kg e ha le dimensioni 5.6 x 16.5 x 21 cm
- Funzionamento da rete 220 v 50 Hz
- Alimentazione alta tensione: 0 ÷ +/-5 kV e 0 ÷ +/-1,3 kV con H.V.
- Remote Shutdown (spegnimento dell’alta tensione in caso di riscaldamento del cristallo rivelatore)

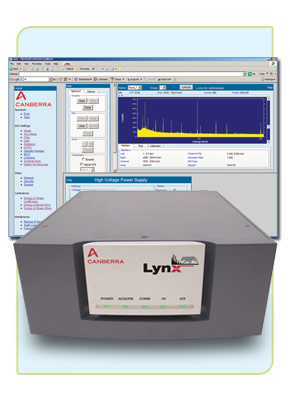

LYNX

Il Lynx® è il più avanzato e completo Multichannel Analyzer mai offerto. Si tratta di un analizzatore di segnale integrato a 32K canali basato su tecniche avanzate (DSP) di elaborazione del segnale digitale. Collegato con un Pc e il pacchetto software Genie2000, il Lynx diventa una workstation spettroscopia completa capace di acquisire ed analizzare con un elevata qualità. Lo strumento supporta una vasta gamma di rivelatori per spettrometria qualiHpGe, NaI, Si(Li), CdTe o Cd(Zn)Te
Caratteristiche Principali :
- MCA montabile su rack basato sulla tecnologia Digital Signal Processing (DSP)
- Memoria con due gruppi di 32K canali guadagno di conversione / memoria spettrale
- Modalità PHA, MCS, LFC e MSS
- Capacità di elevato tasso di conteggio e stabilità in temperatura
- Estrema flessibilità nella definizione dei parametri per soddisfare le diverse applicazioni
- 10/100 Base-TX Ethernet, USB e RS-232 oltre a TCP / IP per la comunicazione veloce,
- Vasta gamma di interfacce di input / output per il controllo segnale
- Tre range di HVPS per gestire diversi tipi di rilevatori
- Pole Zero automatico ( US Patent # 7725281)
- Ritardo del segnale digitale regolabile per applicazioni di Coincidenza
- Oscilloscopio digitale per garantire una facile installazione e manutenzione
- Supporto completo di tutte le funzioni attraverso Genie 2000 o APEX®
- Interfaccia web per la gestione del dispositivo

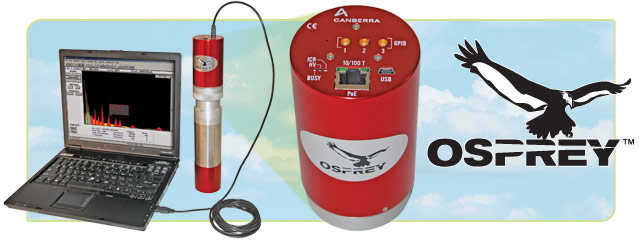

Osprey

Osprey ™ della Canberra è molto più di un semplice MCA per rivelatori a scintillazione. Oltre alla modalità standard di PHA, esso comprende anche le funzionalità di MCS, SCA, Scaling multispettrale e molto altro. Dotato di interfacce USB 2.0 e Ethernet, Osprey è progettato per il funzionamento sia da remoto che locale. Consente la massima flessibilità nella gestione e controllo dei dati grazie a 3 porte I/O completamente configurabili.
Caratteristiche Principali :
- HVPS, Preamplificatore e MCA tutto in uno
- Compatibile con rivelatori a scintillazione da 14 pin , tipo NaI (Tl) e LaBr3 (Ce)
- Collegamento USB 2.0 per PC, plug-and-play
- Ethernet 10 / 100Base TX (PoE) per le applicazioni in rete
- Modalità PHA, MCS, SCA, MSS,
- Lavora in ambiente Genie2000
- Kit di sviluppo software opzionale con esempi
- Interfaccia web per diagnostica interna - GUI
- Compatibile con pozzetto modello 727
Il software di spettrometria GENIE 2000 è una piattaforma completa per l'acquisizione, visualizzazione e analisi dati su PC. Grazie ad innumerevoli applicativi e ad una estrema flessibilità di utilizzo, consente la gestione indipendente di rivelatori multipli, la messa in rete di MCA remoti, una completa ed approfondita analisi delle misure e molto altro ancora.
Basic

Il software Genie 2000 Basic è l'ambiente software primario della CANBERRA per l'acquisizione, la visualizzazione e l'analisi dei dati di spettrometria alpha e gamma. Esso può fornire un supporto indipendente per più rivelatori e ha un interfaccia utente molto intuitiva e interattiva.
Una delle caratteristiche fondamentali del Genie 2000 è che esso archivia i dati spettrali in un unico file che comprende, oltre allo spettro, TUTTE le informazioni relative ai dati del campione, alle informazioni sulla calibrazione usata, ai parametri di analisi utilizzati, ai risultati di tutti gli algoritmi applicati allo spettro , alla regolazione dei parametri elettronici della catena di acquisizione (nel caso di MCA gestito da PC) e alla definizione della libreria isotopi utilizzata.
Il software di spettrometria Genie 2000 Basic prevede varie funzioni di calibrazione: in energia, forma del picco e coda del picco. La procedura di calibrazione può inoltre essere facilitata dall'uso di file "certificati" – che contengono tutti i dati del certificato della sorgente di calibrazione.
Caratteristiche Principali :
- Piattaforma di acquisizione dati e di analisi che supporta fino a 250 rilevatori
- Possibilità di programmazione completa e flessibile
- Compatibilità con tutta la linea MCA CANBERRA
- Ampia varietà di opzioni software stratificate, disponibili per le più svariate applicazioni di spettrometria
- Compatibile con Windows 7 a 64-bit, Windows 7 a 32-bit, e sistemi operativi a 32-bit di Windows XP, e anche di Windows Server 2008 a 32-bit (SP2) e 64-bit (R2 SP1)
- Supporto multi-lingua: inglese, francese, tedesco e russo
Gamma Analysis

Il pacchetto Gamma Analysis Software Genie 2000 include una serie di algoritmi di analisi avanzati per l'ulteriore elaborazione degli spettri gamma acquisiti tramite il software Genie 2000 Basic. Questi algoritmi forniscono un'analisi completa degli spettri acquisiti, qualsiasi sia il rivelatore di origine. Il software è basato su metodologie collaudate e perfezionate nel tempo che includono tecniche e tecnologie brevettate, tra cui metodi di analisi e di calibrazione innovativi.
Gli algoritmi di analisi forniti sono accessibili dalla ambiente interattivo Genie 2000. Per l'esecuzione delle analisi vengono utilizzate le informazioni residenti nelle strutture di dati di configurazione Access Method (CAM), comune a tutta la famiglia Genie2000. I risultati di ogni algoritmo vengono poi memorizzati negli stessi file CAM, rendendo il file completo sotto ogni punto di vista. Questo metodo unico di archiviazione dei dati semplifica notevolmente l'amministrazione del sistema, il trasferimento dei dati, l'archiviazione dei dati, e qualsiasi rianalisi necessaria degli spettri archiviati in data successiva.
.
Caratteristiche Principali :
- Sottrazione del fondo per picchi
- Calibrazione in efficienza con diversi tipi di interpolazioni della curva
- Libreria di nuclidi completa ed editabile, con possibilità di creare librerie nuove, copiare-incollare isotopi e righe, editare, cancellare
- Identificazione dei nuclidi con correzione automatica delle interferenze
- Calcolo della attività media pesata
- Analisi dei picchi residui (ciò che resta dopo il fit)
- Calcolo della attività minima rivelabile secondo la normativa statunitense, tedesca e francese
- Correzione dell’effetto somma in calibrazione e analisi
Alpha Analysis

Usato assieme al pacchetto software Genie 2000-Basic, l'applicativo Alpha Analysis consente di eseguire analisi spettrometriche sugli emettitori Alpha tramite l'utilizzo di una serie di algoritmi avanzati.
Le analisi possono essere eseguite manualmente, passo dopo passo, oppure eseguendo procedure standardizzate attivabili con un singolo click.
Il software di analisi Alpha Genie 2000 prevede la spettroscopista alpha con una serie di algoritmi di analisi dello spettro avanzati. Utilizzato in combinazione con il Genio 2000 Base Spettroscopia Software, questo pacchetto di analisi opzionale aggiunge Alpha analisi dello spettro presenta alla finestra spettroscopia. Gli algoritmi consentono ad esempio di definire una coda del picco variabile, come tipicamente può avvenire negli spettri alfa. La forma provvisoria dei picchi viene definita durante la calibrazione in energia e poi utilizzati durante la calibrazione in efficienza e la valutazione dell'area dei picchi.
Caratteristiche Principali :
- Spettrometria Alpha
- Sottrazione del fondo specifici per la spettrometria alfa, inclusa la sottrazione per il reagente bianco
- Tecniche di ricerca picchi alternative
- Calcolo attività e identificazione nuclidi
- Calcolo attività minime rivelabili con metodo Currie, KTA o ISO11929
- Supporto l'analisi di traccianti e sostanze senza traccianti
- Algoritmi accessibili direttamente o tramite procedure macro

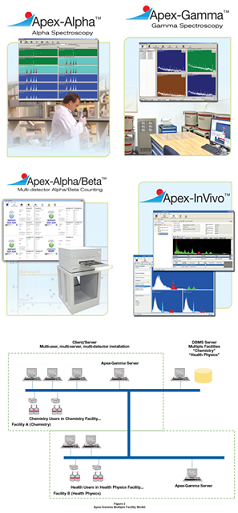

APEX

I software appartenenti alla famiglia Apex™ rappresentano una valida soluzione per i laboratori di radiochimica, per la gestione di grandi quantità di dati e di un gran numero di rilevatori, con la gestione delle misure, delle calibrazioni e dei QA.
Caratteristiche Principali :
- Ogni pacchetto è stato progettato per semplificare la gestione della domanda di conteggio
- Aspetto software facile ed intuitivo
- Schermata principali simili
- Conteggio a vista
- Rianalisi dei dati
- QA
- Sezioni Report
- Livelli di sicurezza, che rendono il controllo di accesso più facile per l'integrità del sistema
- Registrazione Eventi per gli audit e la risoluzione dei problemi
- Database del software
- Facile interfaccia LIMS - stessi formati e tecniche di memorizzazione dei dati

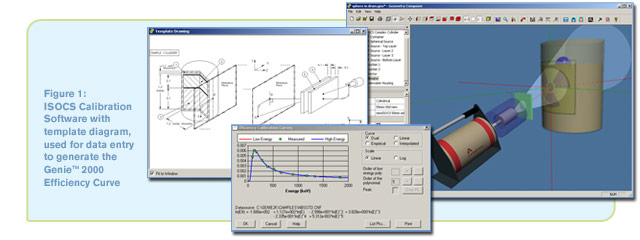

Isocs/Labsocs

Gli applicativi ISOCS (In Situ Counting Object System) e LabSOCS (Laboratory Sourceless Calibration Software) fanno parte di una nuova generazione di software per la calibrazione in efficienza tramite avanzati metodi matematici. Essi portando l’analisi spettrometrica su campioni ad un nuovo livello di funzionalità, eliminando la necessità di fonti di calibrazione tradizionali durante il processo di calibrazione efficienza. Combinando la caratterizzazione del rivelatore, la modellizzazione MCNP (Metodo Montecarlo) , tamplate di geometrie prestabilite o realizzabili dall’utente e parametri fisici ambientali, i software di calibrazione CANBERRA danno la possibilità di produrre accurati test di spettrometria gamma sia dal punto di vista qualitativo che quantitativo per qualsiasi tipo di campione.
Caratteristiche Principali :
- Elimina i costi di acquisto, stoccaggio e smaltimento delle sorgenti radioattive
- Validazione per calibrazioni da 10 keV a 7000 keV
- Visualizzazione 3D nella creazione della geometria e identificazione degli errori
- Reale Cascade Summing Corrections senza l’uso di sorgenti puntiformi
- Beaker Wizard per realizzare i propri campioni
- Uncertainty estimator per la definizione delle incertezze e la pianificazione dei test

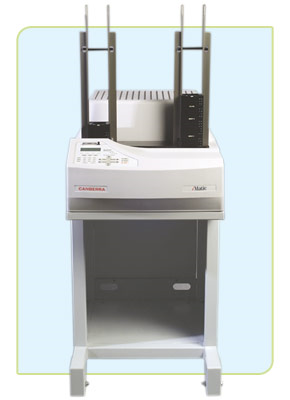

iMatic

Il dispositivo della MIRION modello iMatic ™ è un contatore alpha/beta a basso fondo che non utilizza il gas. E’ un contatore completamente automatico progettato specificamente per l'analisi dei filtri dell’aria e/o i campioni smear/swipe. iMatic è in grado di discriminare gli isotopi di radon e figli dai transuranici e prodotti di fissione. Utilizza un rilevatori allo stato solido, modello PIPS® per la rilevazione alfa e beta; iMatic è in grado di funzionare in continua per più di sei ore con batterie interne ed è completamente autosufficiente.
Caratteristiche Principali :
- Cambia campioni automatico con capacità di 50 o 100 unità
- Compensazione automatica radon/torio e figli
- Rilevatori PIPS® GAS-LESS
- Sviluppato principalmente per l'analisi dei filtri dell'aria
- Batteria NiMH che fornisce oltre 6 ore di funzionamento in continua
- Rilevatore a scintillazione di guardia
- Sistema a basso fondo con schermatura in piombo da 4 in. di spessore
- Compatibile con tutti i tipi di filtro di dimensioni da 25 mm di diametro a 60 mm
- Memorizzazione fino a ventisei norme
- Consente la definizione fino a 10 procedure di conteggio e 10 calibrazioni indipendenti
- Calibrazione automatica del sistema per tutte le 10 calibrazioni senza intervento dell'operatore
- Controlli QC quotidiani automatici sull’efficienza alfa/beta e sul fondo
- Compatibile con i software iLink ™ iSeries ™ per la configurazione remota e il download di dati da computer
- Conformità CE

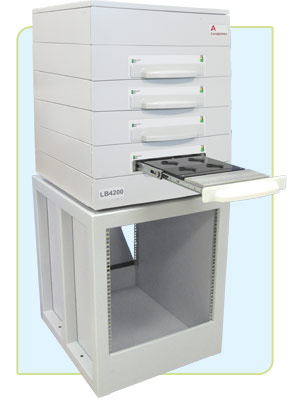

LB4200

LB4200 è il sistema avanzato di conteggio alpha / beta MIRION progettato per semplificare le operazioni di laboratorio. LB4200 è ideale per applicazioni che richiedono l’analisi di un elevato numero di campioni con lunghi tempi di conteggio, o dove un certo numero di campioni deve essere contato contemporaneamente. Il sistema può essere configurato da uno a 4 cassetti conteggio ciascuno dei quali può contenere fino a 4 rilevatore. La capacità massima, quindi, è di 16 rivelatori da 5,7 centimetri o 3,1 cm di diametro. Il rivelatore più grande disponibile è quello da 12,7 cm di diametro (1 per ogni cassetto installato).
LB4200 include il sistema Gas Stat Gas Conservation. Questo sistema è stato sviluppato in MIRION e utilizzato da moltissimi anni sui contatori alpha/beta a basso fondo modello Series 5 . Gas Stat riduce drasticamente il consumo di P-10 (oltre il 50% ) rispetto ai precedenti sistemi alpha / beta. Inoltre, LB4200 ha un sistema di controllo elettronico del gas che fornisce automaticamente la pressione ottimale del gas per i singoli rivelatori senza l’utilizzo di valvole di flusso manuali.
Caratteristiche Principali :
- Strumento di analisi alpha / beta a gas con sensibilità fino al 50% superiore e misure di fondo inferiori del 30% rispetto alle precedenti generazioni di contatori
- Necessita di un minor numero di cambi di gas (e quindi ricalibrazioni) , riducendo i tempi di conteggio per soddisfare MDA richieste
- Configurazione flessibile da uno a quattro cassetti
- Rivelatori di diverse dimensioni possono essere combinati in un unico sistema
- Fino ad un massimo di 4 rilevatori per cassetto : da 5,7 cm (2.25 in.) o 3,1 centimetri (1,25 in.)
- Massima diametro di rilevatore installabile :12,7 cm (5 in.)
- Rilevatori di gas-flow ad alte prestazioni con finestra ultra sottile
- Misura di fondo più bassa disponibile sul mercato con il rilevatore da 5,7 cm

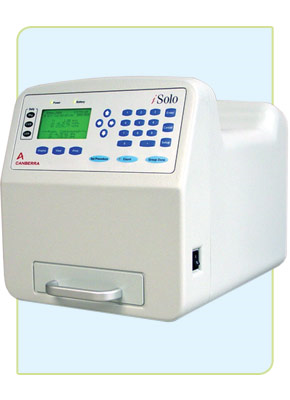

iSolo

Il dispositivo iSolo® della MIRION è un contatore portatile alpha/beta gas-less. iSolo è stato progettato principalmente per l'analisi di filtri aria, ma è utilizzabile per la maggior parte dei campioni di analisi alpha / beta. Quando si analizzano i filtri dell'aria, iSolo discrimina il radon e toron con i loro figli, da tutti i transuranici e i prodotti di fissione. iSolo pesa meno di 6,5 kg nella sua configurazione più leggera ed è quindi facilmente trasportabile in sito. iSolo utilizza un rilevatore allo stato solido PIPS®. Grazie alle batteire interne ISolo può funzionare per più di 10 ore ed è totalmente autonomo.
Caratteristiche Principali :
- Contatore alpha/beta portatile
- Identifica e compensa automaticamente il radon, thoron e figli
- Rilevatore Gas-less PIPS® silicio
- Analisi Filtro aria ottimizzato
- La carica della batteria NiMH dura più di 10 ore
- Rilevatore di Guardia
- Disponibile un modello schermato
- Compatibile con tutti i tipi di filtro
- Compatibile con il software iLink ™ iSeries ™ per la configurazione remota e download di dati
- Marchio CE

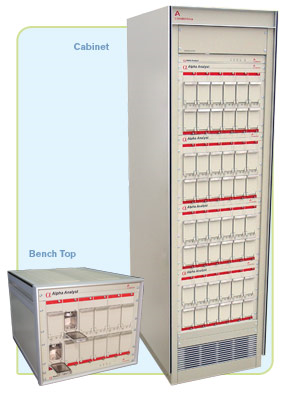

Alpha Analyst

Alpha Analyst Canberra, in associazione con il software di gestione Apex Alpha, è la soluzione più completa ed idonea per le applicazioni di spettrometria alpha di routine e non. Questo sistema flessibile di analisi spettrometrica permette infatti di analizzare sia campioni in una produzione a “batch” che singoli campioni.
Caratteristiche Principali :
- Controllo completo via software dell’elettronica e del vuoto
- Controllo automatico della soppressione
- Sistema modulare per espandibilità a step
- Rilevatori a semiconduttore modello PIPs
- Semplice interfaccia grafica per facilitare l’inserimento dei campioni
- Porta di sfiato per ridurre l'umidità e l’accumulo di contaminazione nelle camere
- Sistema di QA integrato
- Collegamento diretto alla rete Ethernet
- Servizi di taratura opzionali e startup

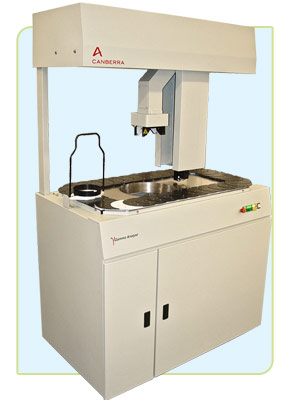

Gamma Analyst

Il sistema Gamma Analyst, in associazione con il software di gestione Apex Gamma è uno strumento chiavi in mano per tutti i laboratori, o siti, che devono operare un enorme quantitativo di analisi e di routine per il riconoscimento e la definizione degli emettitori gamma nei campioni. Grazie alla sua sistema automatizzato ( braccio e conveyor) consente di massimizzare il numero dei campioni analizzati nell’arco della giornata, con inoltre l’estrema flessibilità di gestire più geometrie in un unico lotto di campioni.
Caratteristiche Principali :
- Strumento per analisi spettrometrica chiavi in mano
- Sistema cambia campioni automatico per la gestione anche di differenti geometrie
- Progettato per contare i campioni per rispettare le prescrizioni normative
- Interfaccia utente orientata ad un uso da laboratorio
- Design per analisi a basso fondo
- Sezione QA per controllo e analisi delle prestazioni con registro
- Possibilità di integrazione in una Rete Locale per controllo da remoto
La CANBERRA produce una vasta gamma di rivelatori con cristalli di silicio e germanio e offre la più vasta gamma di criostati e accessori del settore.
La canberra si è inoltre specializza anche nella realizzazione di un rivelatore di tipo avanzato conosciuto come PIPS® (Passivato impiantato Planar Silicon) Detector. Il rilevatore PIPS® fornisce prestazioni molto superiore , combinate con una maggiore robustezza e affidabilità rispetto ai tradizionali rivelatori SSB o diffusi Junction.
CANBERRA si vanta di fornire solo rivelatori che hanno una buona qualità, e si assume la responsabilità per la compatibilità di questi rivelatori con tutti i suoi strumenti e sistemi.

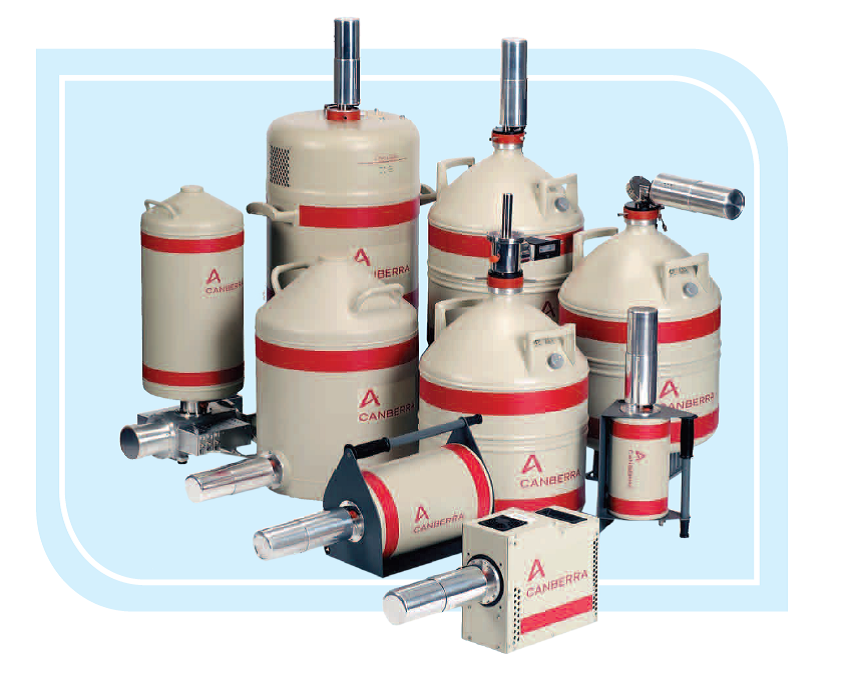

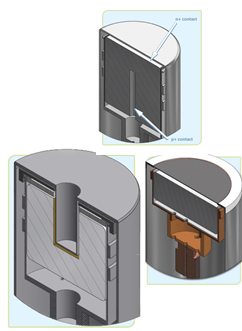

HpGe

I rivelatori di germanio iperpuro (HpGe) sono diodi semiconduttori aventi una p-i-n nella quale la regione intriseca (I) è sensibile alle radiazioni, in particolare raggi gamma ionizzanti e X. Sotto polarizzazione inversa, un campo elettrico si estende attraverso la regione intrinseca o depleta. Quando i fotoni interagiscono con il materiale all'interno del volume depleto del rivelatore, si generano delle cariche (buche ed elettroni) che in funzione del campo elettrico presente vengono spinte verso gli elettrodi P o N. Questa carica, che è proporzionale all'energia depositata nel rivelatore dal fotone incidente, viene convertita in un impulso di tensione da un preamplificatore di carica integrante.
Poiché il germanio ha band gap relativamente bassa, questi rivelatori devono essere raffreddati per ridurre ad un livello accettabile la generazione di portatori di carica di origine termica. In caso contrario, il rumore introdotto dalla corrente di leakeage causerebbe un eccessivo degrado nella risoluzione del rilevatore stesso. L'azoto liquido, che ha una temperatura di 77 ° K è il liquido di raffreddamento comune di tali rivelatori. Le moderne tecnologie hanno portato alla realizzazione di sistemi di raffreddamento ibridi - Cryo Cycle II- o completamente elettrici - CP5 - che garantisco le stesse performance dei rilevatori raffreddati ad Azoto liquido.

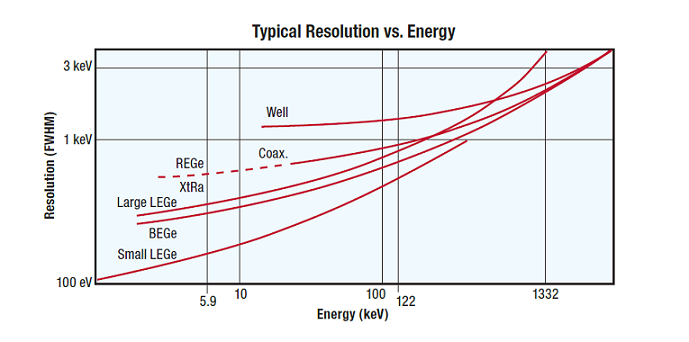

MODELLI
- Standard SeGe : Rilevatori Coassiali standard di tipo N
- Broad Energy BeGe Con range di energia dai 3 ai 3000 keV
- Reverse Electrode ReGe Rilevatori di tipo N
- Extended Range XtRa Rilevatori con un range di energia esteso
- Traditional Well Rilevatori con foro “portacampioni”
- Small Anode SaGe Rilevatori di tipo Well con elevata risoluzione
- Low Energy LeGe Rilevatori per le basse energie

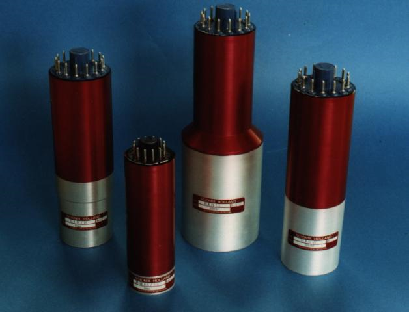

NaI

I rilevatori NaI della Scionix sono dei dispositivi ermeticamente sigillati che includono un cristallo ad alta risoluzione NaI (Tl), un fotomoltiplicatore, un alloggiamento di alluminio e un connettore a 14 pin. I rilevatori NaI (Tl) fornisco un’elevata efficienza e risposta uniforme in tutte le configurazioni di esercizio. Questi rivelatori hanno una provata affidabilità e stabilità a lungo termine.Tutti i modelli possono essere collegati direttamente con zoccoli di varie marche al fine di fornire la corretta alimentazione al fotomoltiplicatore e di gestire i segnali in arrivo dal rilevatore.
Caratteristiche Principali :
- Diverse dimensioni del cristallo:
- 1.5x1.5 inch
- 2x2 inch
- 3x3 inch
- Risoluzione tipica a 661 keV pari a 7.5% FWHM

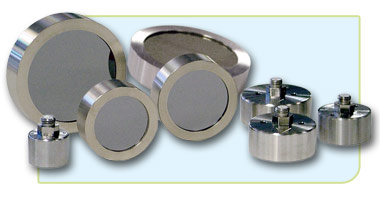

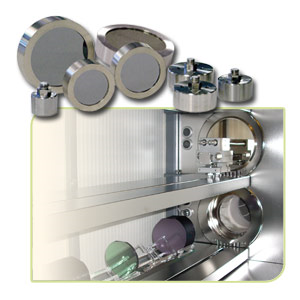

PIPs

I rilevatori PIPS (Passivated Implanted Planar Silicon) della CANBERRA sono il risultato dei moderni progressi nel campo della tecnologia dei semiconduttori. Nella maggior parte delle applicazioni, questi rivelatori sostituiscono i rilevatori a barriera superficiale di silicio (SSB) e quelli a giunzione diffusa (DJ), entrambi i quali sono ancora realizzati come sono stati progettati nel 1960. Il rivelatore PIPS® ha una serie di vantaggi rispetto SSB e DJ:
- Tutti i bordi di giunzione sono sepolti – non è necessario l’utilizzo di sigillante epossidico sui bordi.
- I contatti sono realizzati con impiantazione ionica per realizzare giunzioni precise e sottili per ottenere una buona risoluzione alpha
- La finestra di ingresso risulta stabile e robusta. Può essere facilmente pulita senza rischio di danneggiamento
- La corrente di leakeage è tipicamente da 1/8 a 1/100 rispetto ai modelli SSB e DJ
- La finestra ha uno spesso inferiore a quella dei rilevatori a SSB o DJ
